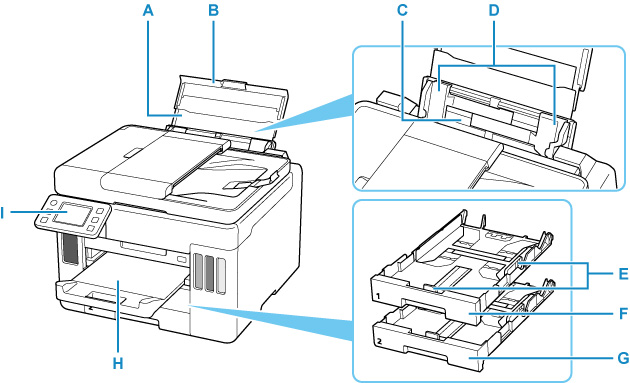

Pogled sprijeda
- A: Oslonac papira
- Proširite da biste umetnuli papir u stražnju ladicu.
- B: Poklopac stražnje ladice
- Otvorite da biste uložili papir u stražnju ladicu.
- C: Stražnja ladica
-
Uložite papir ovdje. Dva ili više listova papira iste veličine i iste vrste papira mogu se uložiti istovremeno te se automatski ulagati jedan po jedan.
- D: Vodilice papira
- Poravnajte s obje strane hrpe papira.
- E: Vodilice papira
- Poravnajte s desnom/lijevom/prednjom stranom snopa papira.
- F: Kaseta 1
-
Umetnite obični papir veličine A4, B5, A5 ili Letter u kasetu i umetnite ga u pisač.
- G: Kaseta 2
-
Umetnite običan papir veličine A4 ili Letter u kasetu i umetnite je u pisač.
- H: Ladica za izlaz papira
- Izbacuje se ispisani papir. Izvucite ga prije ispisivanja.
- I: Radna ploča
-
Upotrijebite za promjenu postavki pisača ili za upravljanje njime.

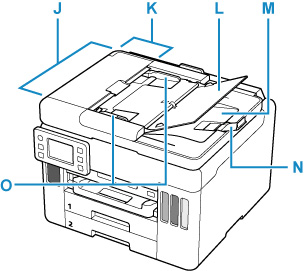

- J: ADF (automatsko ulaganje dokumenata)
-
Ovdje uložite dokument. Dokumenti uloženi u ladicu dokumenta skeniraju se automatski, jedan po jedan list.
- K: Poklopac mehanizma za ulaganje dokumenata
- Otvorite u slučaju vađenja zaglavljenih dokumenata.
- L: Ladica dokumenta
- Otvorite kako biste uložili dokument u ADF. Možete uložiti dva lista dokumenta ili više njih iste veličine i debljine. Uložite dokument tako da strana koju želite skenirati bude okrenuta prema gore.
- M: Otvor za izlaz dokumenta
- Dokumenti skenirani iz ADF-a ovdje se isporučuju.
- N: graničnik dokumenta
- Otvorite izvorni graničnik da biste poduprli izbačeni izvornik.
- O: Vodilica dokumenta
- Prilagodite vodilicu u skladu sa širinom dokumenta u ADF-u.
- P: Poklopac dokumenta
- Otvorite kako biste original uložili na kopirno staklo.
- Q: Kopirno staklo
- Ovdje uložite original.
- R: priključak za USB memorijski pogon
- Ovdje umetnite USB memorijske pogone.
